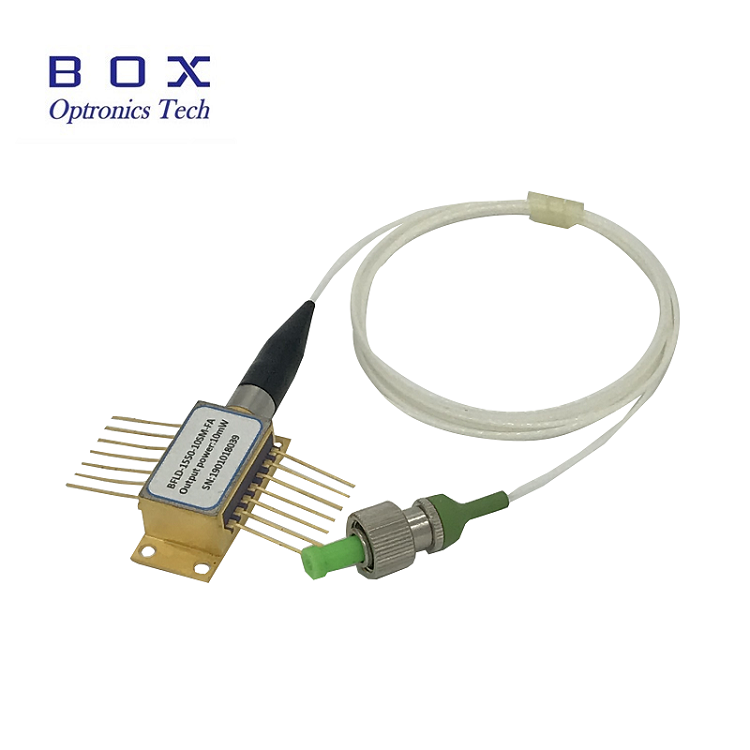

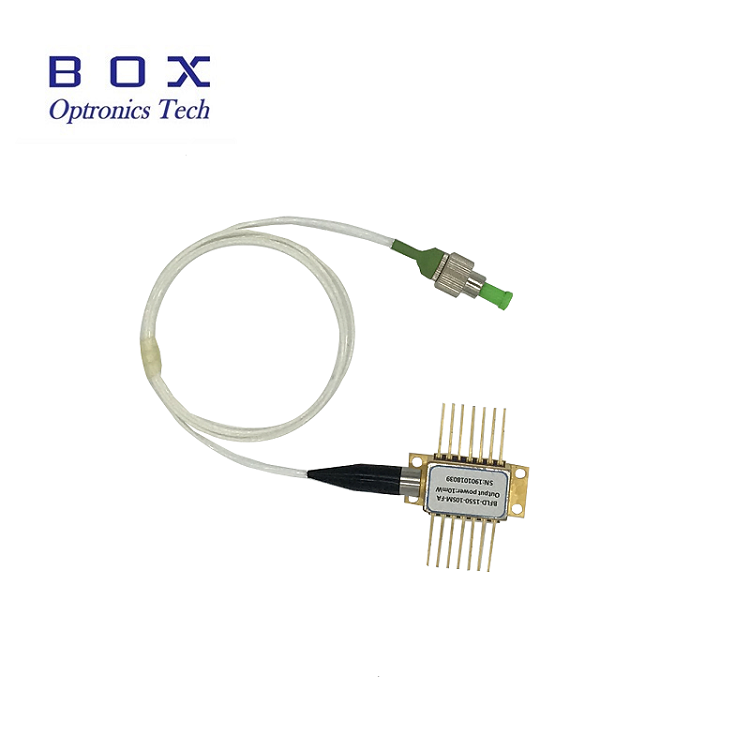

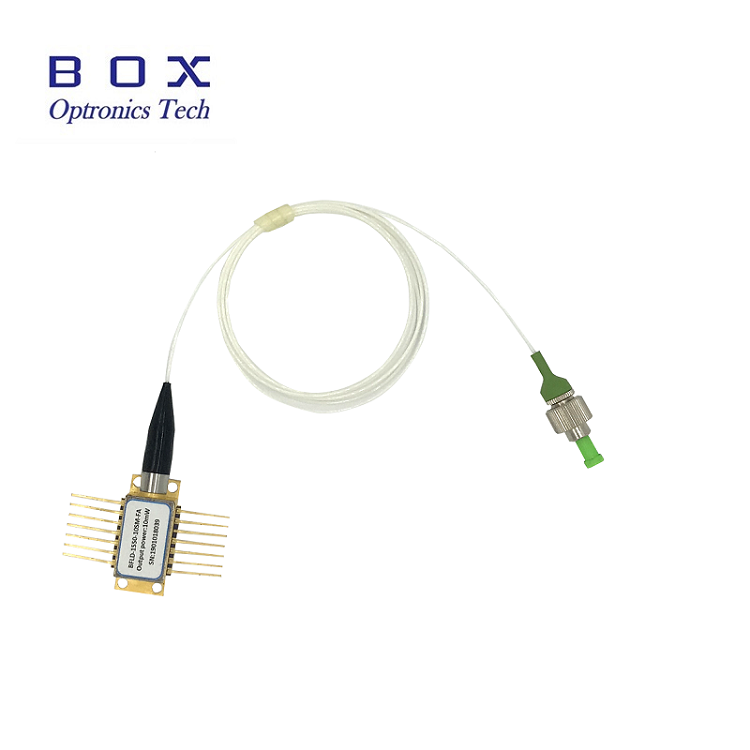

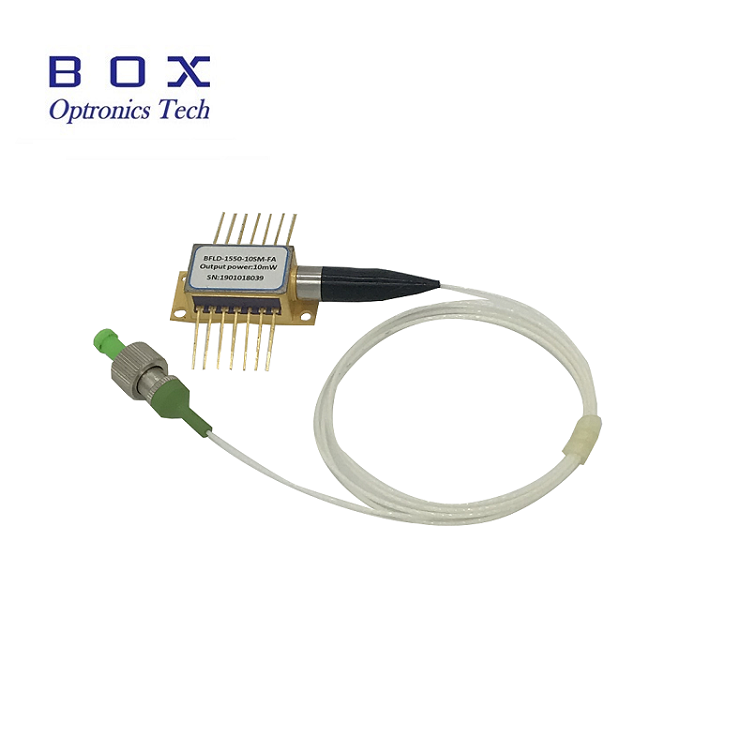

Dioda Laser Kupu-Kupu DFB 1030nm 200mW 100KHz

Dioda Laser Kupu-kupu DFB 1030nm 200mW 100KHz adalah dioda laser paket kupu-kupu DFB dengan lebar garis sempit dan berdaya tinggi, Banyak digunakan sebagai sumber benih untuk laser serat atau untuk pengukuran spektral presisi.

mengirimkan permintaan

Deskripsi Produk

1.Ringkasan:

Dioda Laser Kupu-Kupu DFB 1030nm 200mW 100KHz adalah dioda laser paket kupu-kupu DFB dengan lebar garis sempit dan berdaya tinggi, Banyak digunakan sebagai sumber benih untuk laser serat atau untuk pengukuran spektral presisi.

2. Fitur:

• Daya keluaran tinggi 200mW;

• Di bawah 100kHz linewidth sempit;

• Serat PM Melampaui 18dB PER Tinggi;

• Paket Kupu-kupu 14PIN;

• Pompa panas termoelektrik internal dan monitor fotodioda;

• Keandalan tinggi yang telah teruji di lapangan.

Keandalan:Telcordia GR-468. RoHS

3. Aplikasi:

• Sumber benih untuk laser;

• Spektroskopi;

• Penginderaan optik.

4. Peringkat Maksimum Mutlak

Parameter	Simbol	Minimal.	Maks.	Satuan
LD Membalikkan arus	IR	-	2	V
LD Maju saat ini	JIKA	-	500	mA
Tegangan balik MPD	VMPD	-	20	V
Tegangan pendingin termoelektrik	VTEC	-	4.8	V
Arus pendingin termoelektrik	ITEC	-	2.5	A
Suhu wadah pengoperasian	karena	-45	70	℃
Suhu penyimpanan	TSTG	-40	85	℃
Kelembaban penyimpanan	-	5	85	%RH
Pelepasan muatan listrik statis (ESD)	VESD	-	500	V
Suhu penyolderan timah	LANGKAH	-	260	℃
Waktu penyolderan timah	WAKTU		10	detik

5. Karakteristik Elektro-Optik (suhu laser 25℃):

Parameter	Simbol	Kondisi	Minimal.	Ketik.	Maks.	Satuan
Panjang gelombang tengah	c	TL= 15～35℃ CW	1028	1030	1032	nm
Daya keluaran optik	PO	TL=25℃	-	200	-	mW
Ambang batas saat ini	ITU	TL=25℃	-	45	70	mA
Tegangan operasi	VOP	POP= 200mW(CW)	-	-	2.5	V
Arus operasi	Iop	POP= 200mW(CW)	-	300	500	mA
Lebar lebar garis	Δλ	-	-	30	100	KHz
Rasio penekanan mode samping	SMSR	-	-	40	-	dB
Rasio kepunahan polarisasi	UGD	-	18	-	-	dB
Suhu. koefisien panjang gelombang	Δλ/ΔT	-	-	0.08	-	nm/℃
Responsivitas MPD	IMON/POP	@-5V tegangan bias	1	-	30	μA/mW
Resistansi termistor	RTH	-	9.5	10	10.5	KΩ

6. Spesifikasi Serat Optik:

Parameter	Keterangan
Jenis serat	PM980
Jenis kuncir	tabung longgar 900μm
Panjang kuncir	1,2±0,1m
Jenis konektor	FC/APC

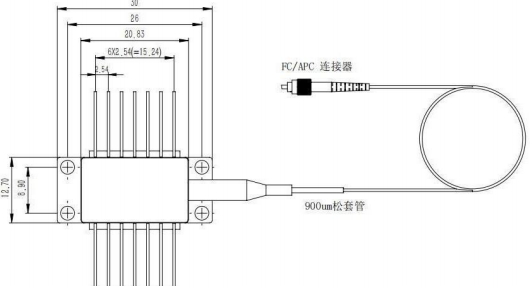

7. Gambar paket & Definisi PIN-OUT (Satuan: mm):

1030nm 200mW 100KHz DFB Butterfly Laser Diode

Tipe 2

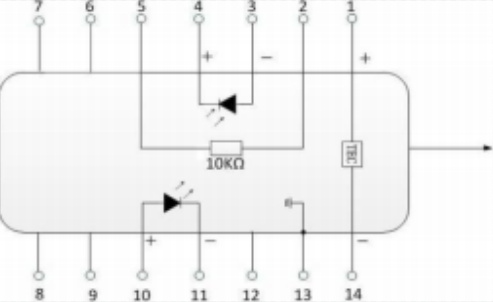

PIN	Keterangan	PIN	Keterangan
1	TEC(+)	14	TEC(-)
2	Termistor	13	Dasar Kasus
3	Anoda Monitor PD (-)	12	tidak
4	Katoda Monitor PD (+)	11	Katoda Laser (-)
5	Termistor	10	Anoda Laser (+)
6	tidak	9	tidak
7	tidak	8	tidak
