Dioda Laser Kupu-kupu DFB 1064nm 200mW

Dioda Laser Kupu-Kupu DFB 1064nm 200mW adalah laser lebar garis sempit dengan lebar garis 100kHz dan daya keluaran hingga 200mW, yang banyak digunakan dalam sumber benih laser serat dan lidar.

mengirimkan permintaan

Deskripsi Produk

Dioda Laser Kupu-kupu DFB 1064nm 200mW adalah laser lebar garis sempit dengan lebar garis 100kHz dan daya keluaran hingga 200mW, yang banyak digunakan dalam sumber benih laser serat dan lidar.

Fitur Dioda Laser Kupu-kupu DFB 1064nm 200mW

Daya keluaran tinggi 200mW;

Keandalan tinggi yang terbukti di lapangan;

Kuncir serat Hi1060 SM atau PM980-HP;

Paket kupu-kupu 14PIN;

Pompa panas termoelektrik internal dan fotodioda monitor;

Keandalan:Telcordia GR-468. RoHS

Aplikasi Dioda Laser Kupu-kupu DFB 1064nm 200mW:

Sumber benih untuk laser;

Spektroskopi;

Penginderaan optik.

Peringkat Maksimum Mutlak

Parameter	Simbol	Minimal.	Maks.	Satuan
Tegangan operasi maksimum	V	-	2.5	V
Arus operasi maksimum	I	-	500	mA
Tegangan balik MPD	VMPD	-	20	V
Tegangan pendingin termoelektrik	VTEC	-	4.8	V
Arus pendingin termoelektrik	ITEC	-	1.8	A
Suhu wadah pengoperasian	karena	-20	60	℃
Suhu penyimpanan	TSTG	-40	85	℃
Kelembaban penyimpanan	-	5	85	%RH
Pelepasan muatan listrik statis (ESD)	VESD	-	500	V
Suhu penyolderan timah	LANGKAH	-	260	℃
Waktu penyolderan timah	WAKTU		10	detik

Karakteristik Elektro-Optik (suhu laser 25 ℃):

Parameter	Simbol	Kondisi	Minimal.	Ketik.	Maks.	Satuan
Panjang gelombang tengah	c	TL=15～35℃ CW	1062	1064	1066	nm
Daya keluaran optik	PO	TL=25℃	-	200	-	mW
Ambang batas saat ini	ITU	TL=25℃	-	45	70	mA
Tegangan operasi	VOP	TIO = 200mA(CW)	-	-	2.5	V
Arus operasi	Iop	TIO = 200mA(CW)	-	300	500	mA
-3dB Lebar spektral	Δλ	-	-	0.03	-	nm

Rasio penekanan mode samping	SMSR	-	-	40	-	dB
Rasio kepunahan polarisasi	UGD	-	18	-	-	dB
Suhu. koefisien panjang gelombang	Δλ/ΔT	-	-	0.08	-	nm/℃
Responsivitas MPD	IMON/POP	@-5V tegangan bias	1	-	30	μA/mW
Resistansi termistor	RTH	-	9.5	10	10.5	KΩ

Spesifikasi Serat Optik:

Parameter	Keterangan
Jenis serat	Hai1060 atau PM980
Jenis kuncir	tabung longgar 900μm
Panjang kuncir	1,0±0,1m
Jenis konektor	FC/APC

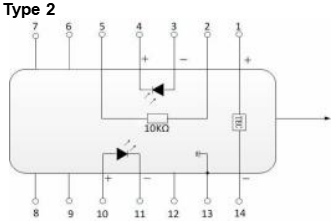

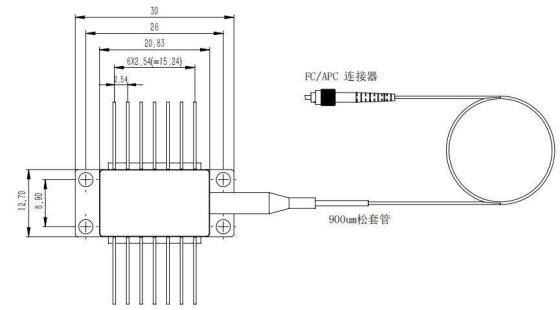

Gambar paket & Definisi PIN-OUT (Satuan: mm):

PIN	Keterangan	PIN	Keterangan
1	TEC(+)	14	TEC(–)
2	Termistor	13	Dasar Kasus
3	Anoda Monitor PD (-)	12	tidak
4	Katoda Monitor PD (+)	11	Katoda Laser (-)
5	Termistor	10	Anoda Laser (+)
6	tidak	9	tidak
7	tidak	8	tidak

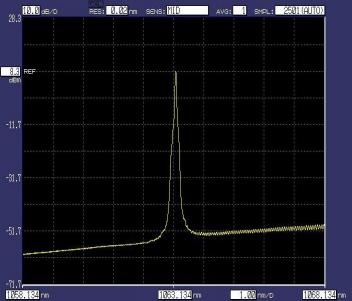

Spektrum Optik Khas

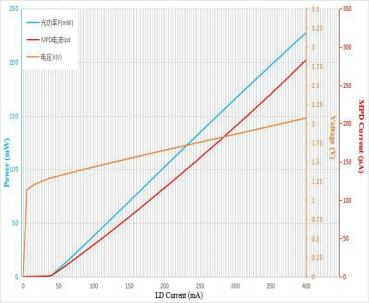

Spektrum (Pop=200mW,25℃) Kurva Tegangan Arus Cahaya (25℃)

Informasi Pemesanan:

BFLD	-XXXX	-X	XX	-XX	X
Jenis laser	Panjang gelombang	Daya keluaran	Jenis serat	Konektor	PIN KELUAR
DFB	1064: 1064nm	2 jam: 200mW	SM: Hai1060PM : PM980	FA : FC/APCOlainnya	NULL: 14PIN Tipe 2 Disesuaikan (10PIN)

Misalnya:BFLD-1060-2HSM-FA (Informasi pemesanan: Dioda laser Butterfly DFB 1064nm dengan daya output 200mW, dan serat SM Hi1060 dengan konektor FC/APC, PIN-OUT adalah Tipe 2).
