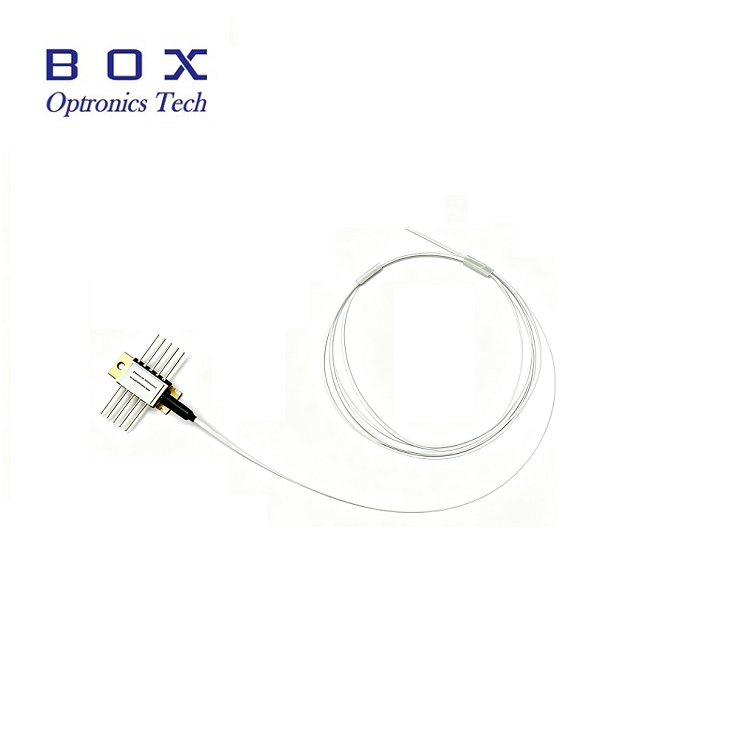

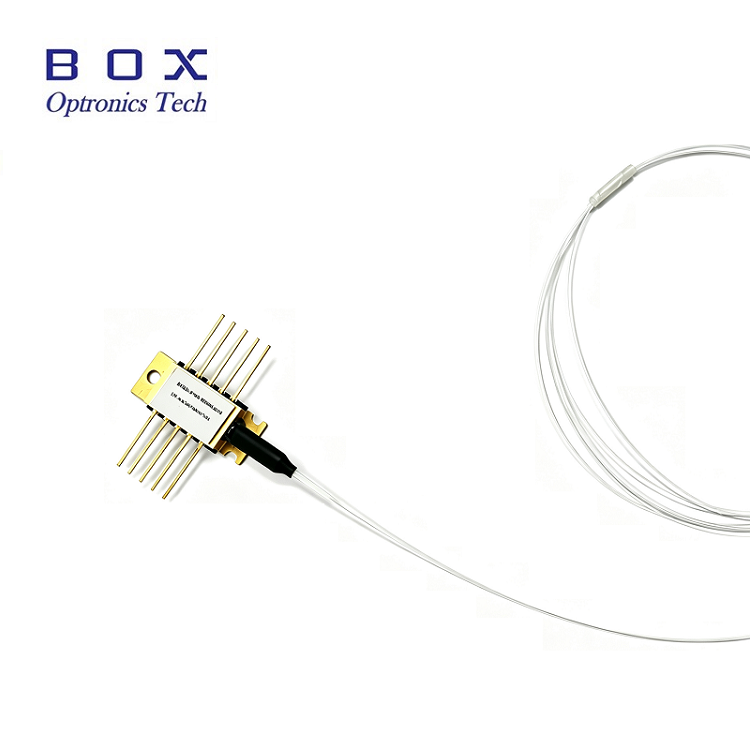

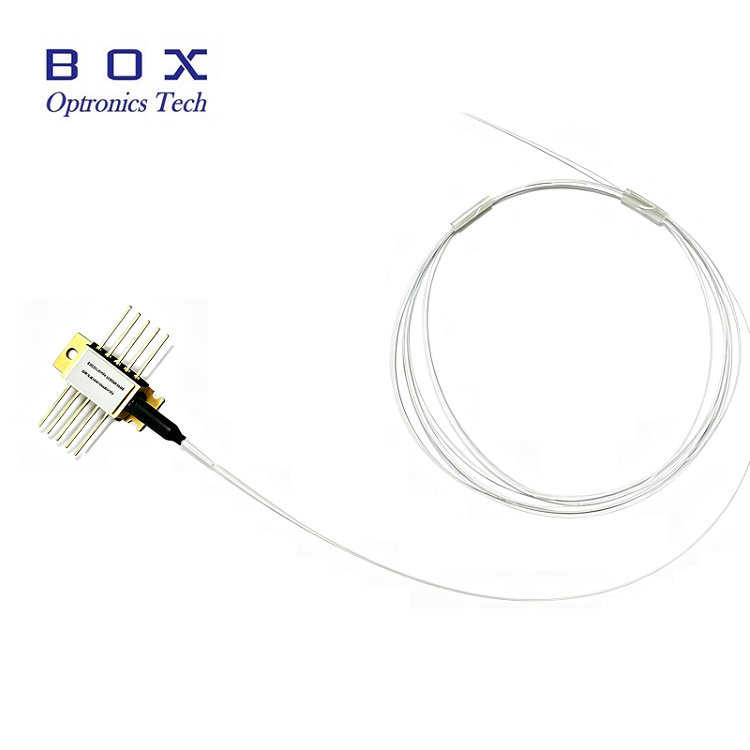

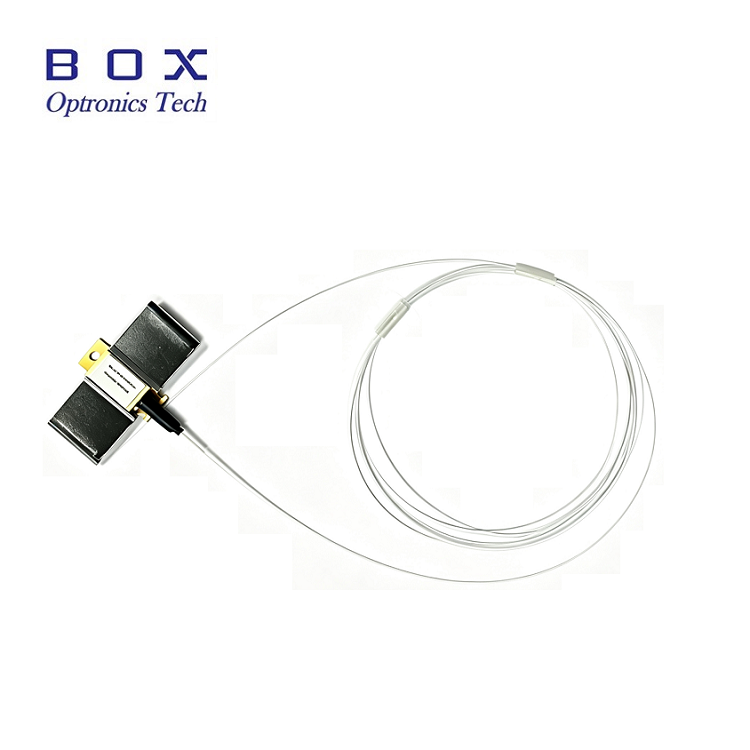

Modul dioda laser pompa berpendingin kupu-kupu mini 980nm 10pin

Temukan kinerja tak tertandingi modul dioda laser pompa berpendingin kupu-kupu mini 980nm 10pin Box Optronics – solusi utama Anda untuk pemompaan berdaya tinggi dan stabil pada panjang gelombang di DWDM EDFA dan sistem CATV jarak jauh. Direkayasa dengan stabilisasi FBG yang canggih, modul yang tertutup rapat ini mengunci emisi secara tepat pada 974nm atau 976nm, menghasilkan output bebas kerutan hingga 600mW bahkan pada suhu dan arus penggerak yang bervariasi. TEC, termistor, dan dioda monitor yang terintegrasi memastikan kesalahan pelacakan dan stabilitas daya yang luar biasa, sedangkan paket kupu-kupu 10-pin bebas epoksi dengan serat SM/PM menjamin pengoperasian yang andal dan bebas kebisingan. Dirancang untuk integrator sistem dan insinyur jaringan yang menuntut kontrol spektrum tanpa kompromi dan daya tertinggi yang tersedia, modul ini memangkas jumlah pompa, mengurangi kompleksitas pendinginan, dan memperpanjang masa pakai amplifier. Trust Box Optronics untuk kepatuhan Telcordia GR-468 dan pemilihan panjang gelombang yang disesuaikan – karena setiap miliwatt penting dalam jaringan optik generasi berikutnya. Pesan sekarang untuk meningkatkan infrastruktur Anda dengan teknologi pemompaan yang terbukti dan siap digunakan di lapangan yang memberikan kinerja konsisten dari -20°C hingga 75°C.

mengirimkan permintaan

Deskripsi Produk

1. Deskripsi Produk:

Modul dioda laser pompa berpendingin kupu-kupu mini 10pin 980nm disegel rapat dalam paket kupu-kupu 10-pin bebas epoksi dan bebas fluks serta termistor, pendingin termoelektrik, dan dioda monitor bawaan.

Modul dioda laser pompa berpendingin kupu-kupu mini 980nm 10pin menggunakan stabilisasi FBG untuk “mengunci” panjang gelombang emisi. Teknologi ini menyediakan spektrum pita sempit yang bebas noise, bahkan saat terjadi perubahan suhu, arus penggerak, dan umpan balik optik. Pemilihan panjang gelombang tersedia untuk aplikasi yang memerlukan kinerja tertinggi dalam kontrol spektrum dengan kekuatan tertinggi yang tersedia. Modul ini sesuai dengan persyaratan Telcord ia GR-468-CORE.

2. Fitur Produk:

Daya pengoperasian bebas kekusutan 400mW atau 600mW;

Paket kupu-kupu 10-PIN dengan serat SM Hi1060 atau PM980;

Stabilisasi kisi serat Bragg, pilihan panjang gelombang tersedia;

Pendingin termoelektrik, termistor, dan dioda monitor terintegrasi.

3. Aplikasi:

Multiplexing divisi panjang gelombang padat (DWDM) penguat serat doped erbium (EDFA);

Mengurangi arsitektur EDFA jumlah pompa;

Saluran televisi kabel jarak jauh (CATV) dan distribusi jumlah node sangat tinggi.

4. Peringkat Maksimum Mutlak:

Parameter	Simbol	Minimal.	Ketik.	Maks.	Satuan	Catatan
Suhu wadah pengoperasian	TCASE	-20	-	75	℃	-
Suhu penyimpanan	TSTG	-40	-	85	℃	2000 jam
LD Maju saat ini	JIKA	-	-	1100	mA	-
LD Membalikkan arus	IR	-	-	10	kamu	-
Tegangan balik LD	VR	-	-	2	V	-
PD Maju saat ini	IPD	-	-	-10	mA	-
Tegangan balik PD	VPD	-	-	20	V	-
Arus TEC	ITEC	-	-	2	A	-
Tegangan TEC	VTEC	-	-	3.0	V	-
Jari-jari tikungan serat	-	30	-	-	mm	-
Kelembaban relatif	RH	0	-	95%	-	Tanpa kondensasi
Waktu penyolderan timah	-	-	-	10	Kedua	260℃
Gaya tarik aksial serat	-	-	-	5	N	-
Gaya tarik samping serat	-	-	-	2.5	N	-

5. Karakteristik Elektro-Optik (suhu laser 25℃):

Parameter	Simbol	Minimal.	Ketik.	Maks.	Satuan	Catatan
Arus Ambang LD	ITU		90	110	mA	CW
Daya keluaran	hal		400		mW	Jika (BOL)<900mA
Daya keluaran	hal		600		mW	Jika (BOL)<1000mA
LD Maju saat ini	JIKA			1200	mA	PF = Nilai Daya
Kekuatan bebas ketegaran	PKNK	700			mW	>= 1,2*Nilai Daya
Arus bebas ketegaran	IKINK	>= 1,2*Jika(BOL)			mA	[ 1]
Tegangan maju LD	VF			2.5	V	PF = Nilai Daya
Panjang gelombang tengah	λC	973	974	975	nm	Puncak,PF = Nilai Daya
Panjang gelombang tengah	λC	975	976	977	nm	Puncak,PF = Nilai Daya
Perputaran panjang gelombang puncak	△λp/△Tamb			0.02	nm/℃	T: Suhu FBG.
Lebar spektrum	△λ			2	nm	RMS@-13dB
Stabilitas spektrum		-0,5		0.5	nm	PF= Nilai Daya, t=60 detik
Pantau respons	IM/PF		1	20	uA/mW	VPD=5V,PF=Nilai Daya
Pantau stabilitas respons				20%		@Semua Suhu Pengoperasian
Pantau arus gelap	PENGENAL			50	tidak	VPD=5V
Arus TEC	ITEC			1.5	A	TCASE=75℃
Tegangan TEC	VTEC			3.0	V	TCASE=75℃
Konsumsi daya Modal TEC	P			5	W	TCASE=75℃
Stabilitas daya >20mW 10-20mW3.5-10mW				0.20.51	dB	Puncak ke puncak, t=60 detik, pengambilan sampel DC hingga 50kHz, TC=25℃
Kesalahan pelacakan	TE	-0,5		0.5	dB	TC=-5~75℃ ,Mengacu pada [2]
Resistansi termistor	RTH	9.5	10	10.5	Kohm	TSTG=25℃
Konstanta termistor B	BTH		3900		k	TSTG=25℃

Catatan:

[1] Arus Kink didefinisikan sebagai arus yang deviasi cahaya versus kemiringan arus (dL/dI) dari kesesuaian linier melampaui +/- 50%,Pkink>= 1,2*Nilai Daya,Ikink>=If(BOL)*1.2

[2] Kesalahan pelacakan ditentukan pada suhu casing tertentu, yaitu perubahan daya serat, pada arus monitor konstan, relatif terhadap nilai yang diukur pada casing 25℃

6. Spesifikasi Serat Optik:

Parameter	Keterangan
Jenis serat	Serat Hi1060 atau PM980
Jenis kuncir	Serat telanjang
Panjang kuncir	2,0±0,2m
Jenis konektor	Tanpa

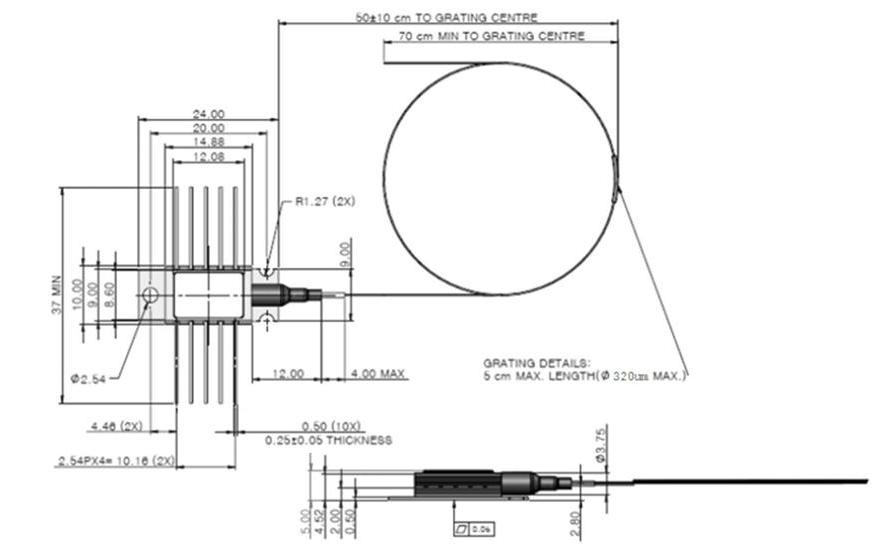

7. Gambar paket & Definisi PIN-OUT (Satuan: mm):

980nm 10pin mini butterfly cooled pump laser diode module

PIN	Keterangan	PIN	Keterangan
1	TEC(+)	10	TEC(-)
2	Termistor	9	Dasar Kasus
3	PDAnode	8	tidak
4	PD Katoda	7	LD Katoda
5	Termistor	6	LD Anoda

8. Informasi Pemesanan:

BFLD	-XXXF	-XX	XX	-X	XX	X
Laser	Panjang gelombang	Daya keluaran	Jenis serat	Kemasan	Jenis konektor	Tabung longgar
PompaLaser	974: 974nm976: 976nm	4 jam: 400mW6 jam: 600mW	SM : Mode tunggalPM : Pemeliharaan polarisasi	-H: 10PINBatal: 14PIN	FA : FC/APCSA : SC/APCN0: Batal	Batal: Serat telanjang 1: Tabung longgar
