Prinsip hamburan Raman 1STT-order:
Spektroskopi Raman orde 1 menggunakan hamburan Raman yang distimulasi dalam serat optik silika. Lampu pompa 140 nm secara langsung memperkuat lampu sinyal C-band (1530-1565 nm). Cahaya pompa bergetar dan melingkar dalam serat, mentransfer energi ke frekuensi cahaya sinyal.
Prinsip hamburan Raman orde ke-2.Balok pompa 13xx nmditambahkan ke balok pompa yang ada. Balok pompa 13xx nm pertama menguatkan balok pompa 14xx nm, yang kemudian menguatkan lampu sinyal c-band. Teknik hamburan Raman ganda ini menawarkan banyak keuntungan dan cocok untuk sistem kompleks dengan jarak jauh atau kepadatan pemisahan panjang gelombang tinggi.
Perbandingan: Jumlah sumber pompa. Dalam spektroskopi Raman orde pertama, hanya satu sumber pompa yang digunakan. Namun, untuk menghasilkan sinyal C-band (14xx NM), diperlukan dua sumber lampu orde kedua (130xx NM + 14xx NM).
Mekanisme amplifikasi
Amplifier orde pertama secara langsung memperkuat sinyal optik, sementara amplifier orde kedua meningkatkan gain melalui amplifikasi menengah, memberikan bandwidth yang lebih luas dan efisiensi amplifikasi yang lebih tinggi.
Aplikasi
Amplifier orde pertama cocok untuk transmisi jarak pendek, sedangkan amplifier orde kedua sangat ideal untuk sistem transmisi jarak jauh atau sistem multiplexing panjang gelombang dengan kepadatan tinggi (seperti sistem panjang gelombang 96).

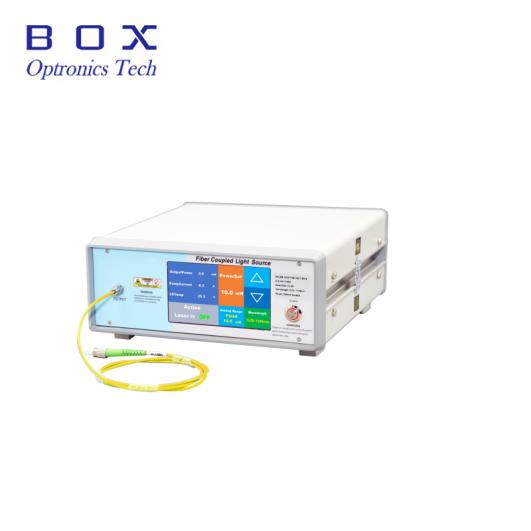

Kotak Optronics menawarkan amplifier Raman orde pertama yang menggunakan laser 14xx nm sebagai sumber pompa Raman untuk memperkuat lampu C-band atau C+L-band, secara efektif mengkompensasi atenuasi sinyal optik selama transmisi serat jarak jauh. Perusahaan ini juga menawarkan amplifier Raman yang didistribusikan ke-2
