Pemisah serat optik, juga dikenal sebagai pembagi optik, adalah perangkat optik pasif yang digunakan dalam sistem FTTH (Fiber to the Home) untuk membagi satu sinyal serat optik menjadi dua atau lebih sinyal optik keluaran sesuai dengan rasio yang telah ditentukan. Misalnya, pembagi optik 1x4 mendistribusikan sinyal optik dari satu serat ke empat serat dalam rasio tertentu. Berbeda dengan pengganda pembagian panjang gelombang (WDM) dalam sistem WDM, yang memisahkan sinyal optik dengan panjang gelombang berbeda ke dalam saluran panjang gelombang yang sesuai, pembagi optik mendistribusikan seluruh sinyal optik ke beberapa saluran untuk transmisi.

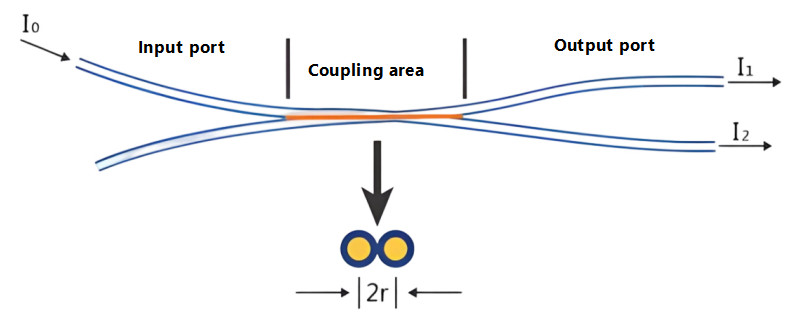

Saat mentransmisikan sinyal optik dalam serat mode tunggal, energi cahaya tidak sepenuhnya terkonsentrasi di inti serat; sejumlah kecil merambat melalui kelongsong dekat inti. Dengan kata lain, jika inti dari dua serat cukup dekat, medan mode cahaya yang merambat di satu serat dapat masuk ke serat lainnya, sehingga sinyal optik dapat ditingkatkan kembali di kedua serat. Alokasi baru.
Pemisah optik dapat diklasifikasikan menjadi dua jenis menurut prinsip pengoperasiannya: pemisah optik pandu gelombang planar (PLC) dan pemisah optik leburan biconical tapered (FBT); menurut konfigurasi portnya, mereka dapat diklasifikasikan menjadi: coupler tipe X (2x2), coupler tipe Y (1x2), coupler bintang (NxN, N>2), coupler pohon (1xN, N>2), dll.; menurut rasio pemisahannya, mereka dapat diklasifikasikan menjadi pemisahan tidak seragam dan pemisahan seragam; metode klasifikasi lain didasarkan pada mode tunggal (1310nm) dan multi-mode (850nm).

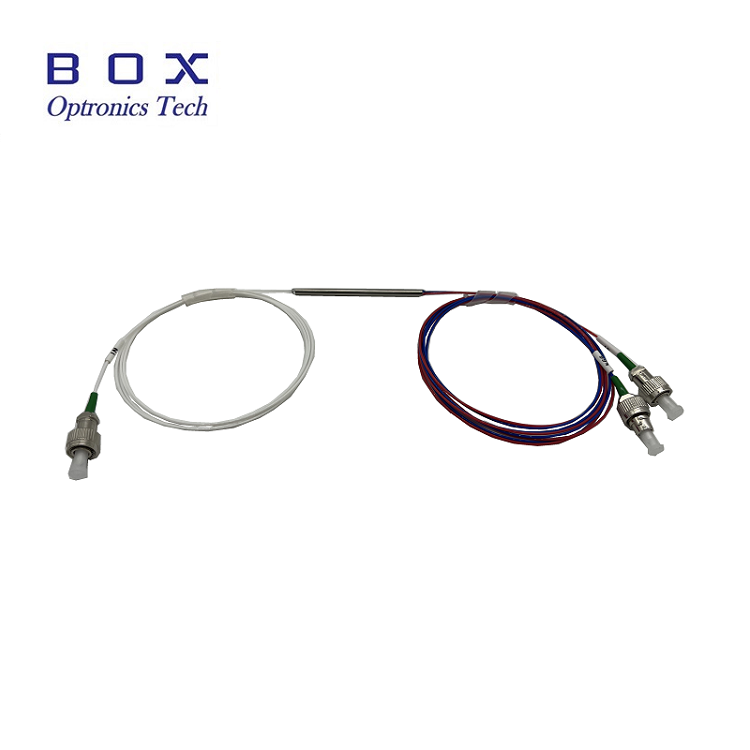

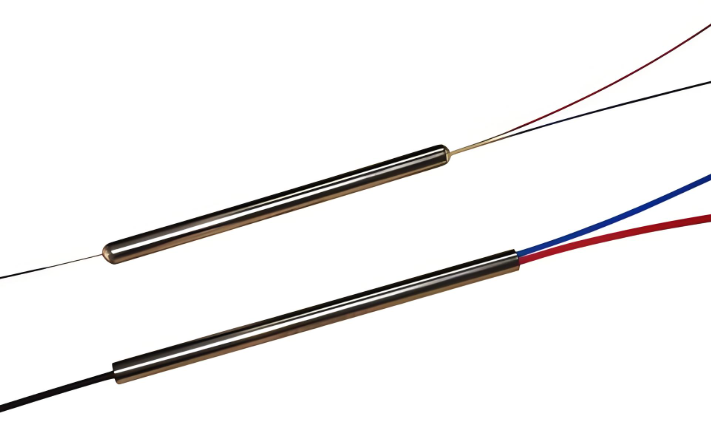

Pemisah optik FBT... Sirkuit dibuat menggunakan proses coupler tirus tradisional. Dua atau lebih serat optik, dengan lapisannya dihilangkan, digabungkan menjadi satu dan kemudian dilebur pada suhu tinggi pada mesin lancip sambil diregangkan ke kedua sisi. Rasio pemisahan dipantau secara real time. Setelah rasio pemisahan yang diinginkan tercapai, proses peleburan dan peregangan berakhir. Salah satu ujungnya menahan satu serat (sisanya terpotong) sebagai masukan, sedangkan ujung lainnya berfungsi sebagai terminal multi-keluaran. Rasio pemisahan yang berbeda dapat diperoleh dengan mengontrol sudut puntiran serat dan panjang regangan. Terakhir, bagian yang meruncing disembuhkan dengan perekat pada substrat kuarsa dan dimasukkan ke dalam tabung baja tahan karat.

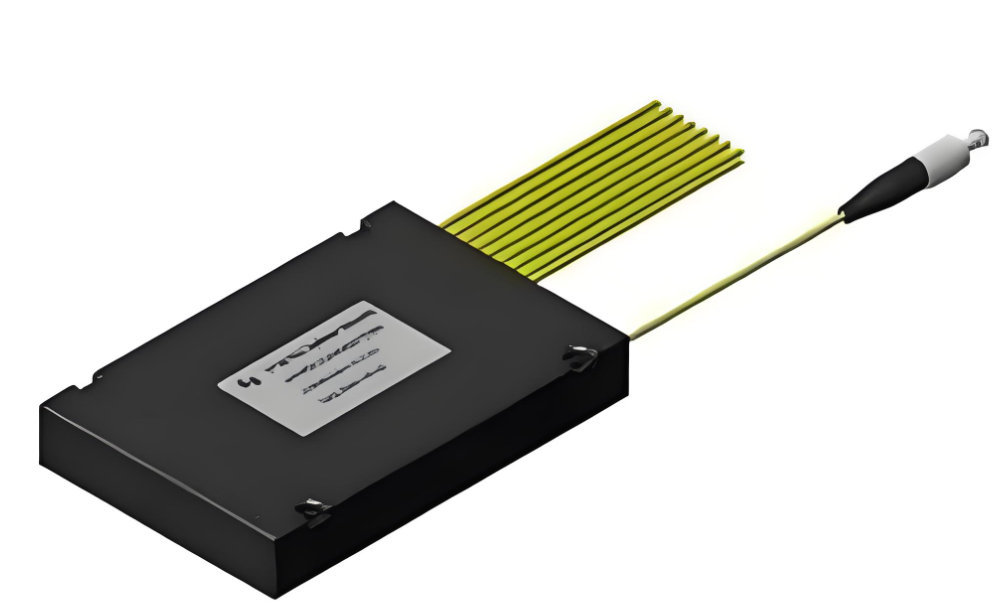

PLC Plane Wave Pembagi optik PLC (Planar Lightwave Circuit) adalah perangkat distribusi daya optik pandu gelombang terintegrasi berdasarkan substrat kuarsa, dibuat menggunakan proses semikonduktor (fotolitografi, etsa, pengembangan, dll.). Pemisah PLC membagi sinyal optik dari satu serat optik menjadi beberapa serat optik, sehingga mencapai distribusi energi optik yang seragam. Susunan pandu gelombang optik terletak di permukaan atas chip, mengintegrasikan fungsi pemisahan ke dalam chip; kemudian, susunan serat multi-saluran digabungkan ke ujung masukan dan keluaran di kedua ujung chip dan dienkapsulasi.
FBT VS Keuntungan utama dari tapered splitter PLC FBT adalah penggunaan bahan baku yang sederhana, biaya yang relatif rendah, serta persyaratan peralatan dan proses yang tidak terlalu menuntut. Rasio pemisahan dapat dipantau secara real-time sesuai kebutuhan, sehingga memungkinkan pembuatan splitter yang tidak sama. Kekurangannya adalah: saat ini teknologi tapering yang matang hanya dapat menghasilkan splitter hingga 1x4. Untuk perangkat yang lebih besar dari 1x4, beberapa unit 1x2 dihubungkan bersama dan kemudian dikemas dalam wadah splitter. Pemisah FBT hanya mendukung tiga panjang gelombang: 850nm, 1310nm, dan 1550nm, sehingga tidak kompatibel dengan panjang gelombang lainnya.
Karakteristik produk splitter PLC adalah: kehilangan tidak sensitif terhadap panjang gelombang optik, memenuhi persyaratan transmisi panjang gelombang yang berbeda (1260~1650nm); pemisahan seragam, mendistribusikan sinyal secara merata kepada pengguna; struktur kompak dan ukuran kecil; unit tunggal... Perangkat ini memiliki jumlah saluran pemisah yang tinggi, mencapai lebih dari 64: biaya per saluran lebih tinggi, dan semakin banyak saluran, semakin signifikan keunggulan biaya. Kerugiannya adalah biayanya lebih tinggi dibandingkan dengan pembagi tirus bikonikal leburan, terutama pada pembagi saluran rendah.
Pemisah optik PLC terdiri dari tiga bagian: chip pemisah optik dan susunan serat optik yang digabungkan di kedua ujungnya. Ketiga komponen ini harus selaras; desain dan perakitannya memainkan peran penting dalam stabilitas splitter PLC. Chip ini menggunakan teknologi semikonduktor untuk menumbuhkan pandu gelombang splitter pada substrat kuarsa. Chip ini memiliki satu pandu gelombang masukan dan N keluaran. Kemudian, susunan serat optik input dan output digabungkan ke kedua ujung chip, dan casing dipasang untuk membentuk splitter optik dengan satu input dan N output.
Chip PLC Splitter dapat didesain sebagai 1xN dan 2xN, dimana N biasanya merupakan kelipatan 2, seperti 1x2, 1x4, 1x8, 1x16, 1x32, 1x64; dan splitter yang terdistribusi tidak merata, seperti 1x3, 1x5, 1x9, dll. Dengan meningkatnya permintaan FTTR (Fiber to the Room), penerapan power splitter yang tidak merata akan semakin meluas, dan proses produksi akan menjadi lebih menantang. Chip pemisah optik PLC memiliki keunggulan seperti biaya rendah, keandalan tinggi, fleksibilitas tinggi, dan skalabilitas, menjadikannya sangat cocok untuk berbagai skenario aplikasi seperti sistem transmisi, integrasi jaringan, akses broadband, komunikasi serat optik, dan layanan multimedia.
Pemisah PLC yang Memelihara Polarisasi Pemisah PLC yang memelihara polarisasi terutama menyadari... Sambil mempertahankan keadaan polarisasi, daya input dibagi secara merata, menggunakan susunan serat pemelihara polarisasi saluran tunggal sebagai masukan dan susunan serat pemelihara polarisasi multi-saluran sebagai keluaran. Polarisasi gelombang polarimetri linier yang dipancarkan ke dalam serat tetap tidak berubah selama propagasi, dan terdapat sedikit atau tidak ada sambungan silang antara mode polarisasi, sehingga mencapai sambungan pemeliharaan polarisasi dan pemisahan berkas. Biasanya, serat PANDA digunakan. Pemisah optik PLC terutama digunakan dalam aplikasi khusus yang memerlukan pemeliharaan polarisasi, seperti sistem penginderaan serat optik atau komunikasi koheren.
Indikator kinerja yang mempengaruhi splitter optik umumnya meliputi:
Kerugian Penyisipan Kerugian Penyisipan (IL):Kehilangan penyisipan mengacu pada pengurangan daya optik pada port keluaran tertentu relatif terhadap total daya optik masukan pada panjang gelombang pengoperasian pembagi PLC. Sederhananya, ini adalah hilangnya dB setiap keluaran relatif terhadap masukannya. Secara umum, semakin rendah insertion loss, semakin baik kinerja splitter.
Kerugian Pengembalian:Return loss mengacu pada rasio dalam desibel cahaya yang dipantulkan (cahaya yang tersebar terus menerus ditransmisikan ke masukan) dengan cahaya masukan pada sambungan serat optik. Kerugian pengembalian yang lebih tinggi lebih baik untuk mengurangi dampak cahaya yang dipantulkan pada sumber dan sistem cahaya.
Pengarahan:Directivity mengacu pada rasio daya optik keluaran pada ujung lampu non-injeksi dengan daya lampu injeksi (panjang gelombang terukur) pada sisi yang sama dari splitter PLC selama pengoperasian normal.
Kerugian Tergantung Polarisasi:Kehilangan ketergantungan polarisasi mengacu pada perubahan maksimum daya optik keluaran pada setiap port keluaran pembagi PLC ketika keadaan polarisasi sinyal optik yang ditransmisikan berubah di seluruh keadaan polarisasi.
Isolasi:Isolasi mengacu pada kemampuan pemisah serat optik untuk mengisolasi sinyal optik di jalur optik lain dari jalur optik tertentu.
