Di bidang komunikasi optik, Variable Optical Attenuator (VOA) memegang peranan yang sangat diperlukan. Sebagai komponen kunci dalam pengaturan daya optik, VOA tidak hanya menjamin transmisi sinyal optik yang stabil namun juga meningkatkan kinerja sistem secara keseluruhan.
Atenuasi optik variabel adalah perangkat optik pasif yang dirancang untuk mencapai redaman daya optik yang dapat dikontrol. Ini secara tepat menyesuaikan energi sinyal optik untuk memenuhi persyaratan beragam skenario aplikasi. VOA terutama dibagi menjadi dua kategori: Atenuasi Optik Variabel Mekanis (MVOA) dan Atenuasi Optik Variabel Listrik (EVOA). MVOA mewujudkan redaman daya optik melalui penyesuaian manual, sementara EVOA mengubah tingkat redaman dengan menerapkan sinyal listrik penggerak, sehingga menghasilkan akurasi dan fleksibilitas penyesuaian yang unggul.
VOA mengadopsi berbagai mekanisme kerja, terutama termasuk tipe mekanis, magneto-optik, kristal cair, MEMS (Micro-Electro-Mechanical System), termo-optik dan acousto-optik.
1. Tipe Mekanik: Kekuatan optik pada jalur cahaya disesuaikan dengan menggerakkan komponen pemblokir cahaya seperti lembaran atau kerucut. Desain ini memiliki struktur sederhana namun akurasi dan fleksibilitas penyesuaian relatif rendah.
2. Tipe Magneto-optik: Redaman energi cahaya diwujudkan dengan memanfaatkan perubahan sifat optik zat di bawah medan magnet, yaitu efek rotasi magneto-optik. Jenis ini memberikan presisi dan stabilitas tinggi tetapi memiliki biaya yang lebih tinggi.
3. Jenis Kristal Cair: Berdasarkan efek birefringence yang timbul dari anisotropi indeks bias kristal cair, medan listrik eksternal diterapkan untuk mengubah orientasi molekul kristal cair, sehingga menyetel transmisi cahaya. VOA kristal cair memiliki kecepatan respons yang cepat dan rentang atenuasi yang luas.
4. Tipe MEMS: Cermin mikro yang dibuat dengan teknologi mikro-elektro-mekanis dimiringkan melalui gaya elektrostatis untuk menyesuaikan intensitas cahaya yang dipantulkan. MEMS VOA dicirikan oleh ukurannya yang kecil, ringan dan tingkat integrasi yang tinggi.
5. Tipe Termo-optik: Tingkat atenuasi dimodulasi melalui variasi sifat optik material (misalnya indeks bias) di bawah bidang suhu. VOA termo-optik memiliki struktur sederhana dan biaya rendah, namun memiliki kecepatan respons yang lambat.
6. Tipe Akusto-optik: Gelombang ultrasonik menghasilkan regangan periodik di dalam kristal akustik-optik, menyebabkan fluktuasi periodik dalam indeks bias untuk memodulasi berkas cahaya. VOA akustik-optik menawarkan kecepatan tuning yang cepat dan stabilitas yang sangat baik.
VOA banyak digunakan dalam komunikasi optik, penginderaan serat optik, instrumen optik, dan bidang lainnya.
1. Komunikasi Optik: Menyeimbangkan intensitas sinyal optik di berbagai saluran untuk menjaga kualitas sinyal yang konsisten; menyesuaikan kekuatan sinyal optik untuk beradaptasi dengan berbagai jarak transmisi dan spesifikasi penerima.
2. Penginderaan Serat Optik: Mensimulasikan intensitas sinyal optik dalam berbagai kondisi lingkungan untuk menguji dan memverifikasi kinerja dan keandalan sistem.
3. Instrumen Optik: Diterapkan pada perangkat laser, penghitung foton, spektrometer, mikroskop optik, dan peralatan lainnya untuk mengontrol intensitas dan fluks sinyal optik untuk hasil pengukuran yang akurat.
| Barang | Parameter | Satuan |
|---|---|---|
| Rentang Panjang Gelombang Operasi | O band /C band/L band/Full band/lainnya | nm |
| Jenis Atenuasi | Terang atau Gelap | - |
| Rentang Atenuasi | ≥15/20/30/40 | dB |
| Kerugian Penyisipan | ≤0,7 | dB |
| Resolusi Atenuasi | Kontinu | dB |
| Kembali Kerugian | ≥45 | dB |
| Jenis Serat | SMF-28e | - |
| Waktu Respons (10-90% daya optik) | ≤5 | MS |
| Tegangan Mengemudi | 5/6.5 | V |
| Kekuatan Mengemudi | ≤5 | mW |
| Kerugian Tergantung Polarisasi | ≤0.2@ 10dB , ≤0.5 @<20dB att. | dB |
| Kerugian Tergantung Panjang Gelombang | ≤0.6@ 10dB , ≤1.0 @<20dB pada rentang 20nm | dB |
| Daya Optik Maksimum | ≤500 | mW |
| Suhu Operasional | -0~+70 | °C |
| Suhu Penyimpanan | -40~+85 | °C |
| Tipe Konektor | Disesuaikan | - |

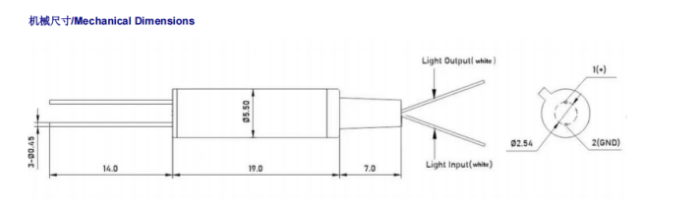

| Ukuran paket | Φ5.5xL19 | mm |

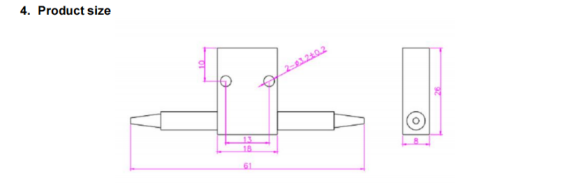

| Parameter | 1310 | 1550 | 1310/1550 | 850/1310 |
|---|---|---|---|---|
| Ketik (nm) | 1310 | 1550 | 1310/1550 | 850/1310 |
| Panjang gelombang (nm) | 1310±50 | 1550±50 | 1260~1650 | 850/1310±40 |
| Rentang Atenuasi (dB) | 0,8~60 | 0,8~60 | 0,8~60 | 0,8~60 |
| Kerugian Asli (dB) | ≤0,8 | ≤0,8 | ≤0,8 | ≤0,8 |
| Kerugian Pengembalian (dB) | ≥50 | ≥50 | ≥50 | ≥30 |
| Jenis Serat | SMF-28e | SMF-28e | SMF-28e | 50/125 atau 62,5/125MM |
| PDL(dB) | ≤0,15 | ≤0,15 | ≤0,15 | - |
| Dimensi (mm) | 26×18×8 | 26×18×8 | 26×18×8 | 26×18×8 |
| Suhu Operasional (℃) | 0~+70 | 0~+70 | 0~+70 | 0~+70 |
| Suhu Penyimpanan (℃) | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
